Elektromos megszakítók szállítójaként gyakran kérdeznek tőlem ezeknek az alapvető elektromos eszközöknek a különböző típusairól. Az elektromos megszakítók minden elektromos rendszer kulcsfontosságú alkatrészei, amelyeket arra terveztek, hogy megvédjék az áramköröket a túláram, rövidzárlat és egyéb elektromos hibák okozta károsodásoktól. Ebben a blogbejegyzésben az elektromos megszakítók különféle típusait, azok jellemzőit és alkalmazásait vizsgálom meg.
Miniatűr áramköri megszakítók (MCB)
A miniatűr áramkör-megszakítókat, közismert nevén MCB-ket, széles körben használják lakossági, kereskedelmi és ipari alkalmazásokban. Ezeket a megszakítókat az alacsony feszültségű elektromos áramkörök túláram és rövidzárlat elleni védelmére tervezték. Az MCB-k különböző árambesorolásokkal állnak rendelkezésre, jellemzően 1A és 125A között.
Az MCB-k egyik legfontosabb jellemzője a kompakt méret, amely alkalmassá teszi őket elosztótáblába és fogyasztói egységbe történő beépítésre. Könnyen kezelhetők és karbantarthatók, egyszerű be-/kikapcsoló mechanizmussal. Az MCB-k termikus és mágneses kioldóegységekkel vannak felszerelve, amelyek túlterhelés- és rövidzárlatvédelmet is nyújtanak.
Az MCB-ben lévő hőkioldó egységet úgy tervezték, hogy reagáljon a túláramokra. Amikor az áramkörön átfolyó áram egy bizonyos ideig meghaladja az MCB névleges áramát, a hőelem felmelegszik, és a megszakító kiold. A mágneses kioldó egység viszont reagál a rövidzárlati áramokra. Rövidzárlat esetén az áramkörön átfolyó nagy áram erős mágneses teret hoz létre, ami a megszakító azonnali leoldását okozza.
Az MCB-ket általában világítási áramkörökben, konnektorokban és kis elektromos készülékekben használják. Ipari alkalmazásokban is használják vezérlőáramkörök és kismotorok védelmére.
Molded Case Circuit Breakers (MCCB)
A Molded Case Circuit Breakers vagy MCCB-ket nagyobb áramerősségű alkalmazásokhoz tervezték. Ezeket a megszakítókat általában kereskedelmi és ipari környezetben használják, ahol védelmet nyújtanak nagyobb elektromos áramkörök és berendezések számára. Az MCCB-k 10A és 2500A közötti áramerősséggel állnak rendelkezésre.
Az MCCB-k egyik fő előnye, hogy képesek kezelni a nagy rövidzárlati áramokat. Fejlett kioldóegységekkel vannak felszerelve, amelyek beállíthatók, hogy precíz védelmet nyújtsanak a különböző típusú terhelésekhez. Az MCCB-k megszakítóképessége is nagyobb az MCB-ekhez képest, ami azt jelenti, hogy biztonságosan megszakíthatják a nagy rövidzárlati áramokat károsodás nélkül.
Az MCCB-k termikus-mágneses és elektronikus kioldó változatban is kaphatók. A termikus-mágneses MCCB-k termikus és mágneses elemek kombinációját használják a túlterhelés és a rövidzárlat elleni védelem érdekében. Az elektronikus MCCB-k viszont mikroprocesszorokat használnak az áramkörön átfolyó áram figyelésére, és pontosabb és rugalmasabb védelmet biztosítanak.
Az MCCB-ket általában elosztótáblákban, motorvezérlő központokban és nagy elektromos készülékekben használják. Ipari alkalmazásokban is használják transzformátorok, generátorok és más nagy teljesítményű berendezések védelmére.
Levegős megszakítók (ACB)
Az Air Circuit Breakers vagy ACB-ket nagyfeszültségű és nagyáramú alkalmazásokhoz tervezték. Ezeket a megszakítókat jellemzően ipari áramellátó rendszerekben használják, ahol védelmet nyújtanak nagy elektromos áramkörök és berendezések számára. Az ACB-k 630A és 6300A közötti áramerősséggel állnak rendelkezésre.
Az ACB-k egyik legfontosabb jellemzője, hogy képesek megszakítani a levegőben lévő nagy rövidzárlati áramokat. Levegőt használnak ívoltó közegként, ami lehetővé teszi, hogy nagy feszültségen és áramon működjenek. Az ACB-k fejlett kioldóegységekkel vannak felszerelve, amelyek beállíthatók, hogy pontos védelmet nyújtsanak a különböző típusú terhelésekhez.
Az ACB-k termikus-mágneses és elektronikus kioldó változatban is kaphatók. A termikus-mágneses ACB-k termikus és mágneses elemek kombinációját használják a túlterhelés és a rövidzárlat elleni védelem érdekében. Az elektronikus ACB-k ezzel szemben mikroprocesszorokkal figyelik az áramkörön átfolyó áramot, és pontosabb és rugalmasabb védelmet biztosítanak.
Az ACB-ket általában energiatermelő erőművekben, alállomásokban és nagy ipari létesítményekben használják. Kereskedelmi épületekben is használják nagy teljesítményű elektromos rendszerek védelmére.

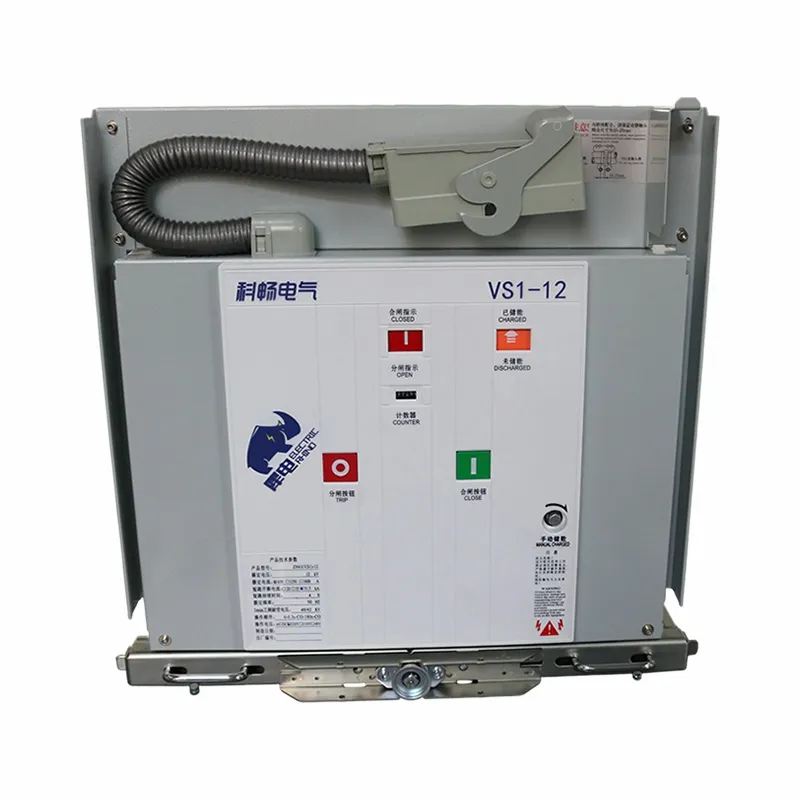

Vákuum-megszakítók (VCB)
A vákuum-megszakítókat vagy VCB-ket nagyfeszültségű alkalmazásokhoz tervezték. Ezeket a megszakítókat jellemzően energiaátviteli és elosztó rendszerekben használják, ahol védelmet nyújtanak a nagyfeszültségű elektromos áramkörök és berendezések számára. A VCB-k 3,6 kV és 40,5 kV közötti névleges feszültséggel állnak rendelkezésre.
A VCB-k egyik fő előnye nagy megbízhatóságuk és hosszú élettartamuk. Vákuumot használnak ívoltó közegként, amely kiváló szigetelést és ívoltó tulajdonságokat biztosít. A VCB-k szintén kompakt méretűek, és kevesebb karbantartást igényelnek más típusú megszakítókhoz képest.
A VCB-k fejlett kioldóegységekkel vannak felszerelve, amelyek beállíthatók, hogy pontos védelmet nyújtsanak a különböző típusú terhelésekhez. Beltéri és kültéri változatban is kaphatók, az alkalmazási követelményektől függően.
A VCB-ket általában energiaátviteli és -elosztó alállomásokban, ipari energiarendszerekben és megújuló energiát hasznosító erőművekben használják. Nagyfeszültségű kapcsolóberendezésekben és vezérlőpanelekben is használják.
Olaj-megszakítók (OCB)
Az olaj-megszakítókat vagy OCB-ket egykor széles körben használták nagyfeszültségű alkalmazásokban. A környezetvédelmi megfontolások és a fejlettebb technológiák fejlődése miatt azonban az OCB-k használata csökkent az elmúlt években. Az OCB-ket jellemzően régebbi energiarendszerekben és ipari létesítményekben használják.
Az OCB-k olajat használnak ívoltó közegként. Ha az áramkörben hiba lép fel, az ívet az olaj kioltja, ami elnyeli az ív energiáját, és megakadályozza az ív újragyulladását. Az OCB-k ömlesztett és minimális olajos változatban is kaphatók.
Az ömlesztett olaj OCB-k nagy mennyiségű olajat használnak az ív kioltására. Általában nagyfeszültségű alkalmazásokban használják őket, ahol megbízható védelmet nyújtanak nagy elektromos áramkörök és berendezések számára. A minimális olaj OCB-k viszont kisebb mennyiségű olajat használnak, és kompaktabbak.
Az OCB-k termikus és mágneses kioldóegységekkel vannak felszerelve, amelyek túlterhelés és rövidzárlat elleni védelmet biztosítanak. Beltéri és kültéri változatban is kaphatók, az alkalmazási követelményektől függően.
Következtetés
Összefoglalva, többféle elektromos megszakító létezik, amelyek mindegyike saját egyedi jellemzőkkel és alkalmazásokkal rendelkezik. A miniatűr megszakítók (MCB) alacsony feszültségű alkalmazásokhoz alkalmasak, míg az öntött házas megszakítók (MCCB) nagyobb áramerősségű alkalmazásokhoz használhatók. A légáramkör-megszakítókat (ACB) nagyfeszültségű és nagyáramú alkalmazásokhoz tervezték, míg a vákuum-megszakítókat (VCB) a nagyfeszültségű áramátviteli és -elosztó rendszerekben használják. Az olaj-megszakítókat (OCB) környezetvédelmi megfontolások miatt ritkábban használják.
Az elektromos megszakítók beszállítójaként a termékek széles skáláját kínáljuk a különböző ügyfelek igényeinek kielégítésére. Termékeinket úgy tervezték, hogy megbízható és hatékony védelmet nyújtsanak az elektromos áramkörök és berendezések számára. Akár miniatűr megszakítót keres otthonába, akár nagyfeszültségű vákuum-megszakítót ipari létesítményébe, nálunk megtalálja a megfelelő megoldást.
Ha többet szeretne megtudni elektromos megszakítóinkról, vagy szeretné megvitatni konkrét igényeit, kérjük, forduljon hozzánk bizalommal. Bízunk benne, hogy együttműködünk Önnel, hogy a legjobb elektromos védelmi megoldásokat kínáljuk az Ön igényeinek.
Hivatkozások
- Elektromos energiarendszerek: Tervezés és elemzés: Turan Gonen
- Elektromos áramkörök James W. Nilsson és Susan A. Riedel
- H. Wayne Beaty elektromos teljesítményszámítási kézikönyve
